SEMI E116 設備性能跟蹤(EPT)規范概述
引言
SEMI E116 設備性能跟蹤 (Equipment Performance Tracking, EPT) 是半導體制造領域的關鍵標準。該標準的核心目標是使生產設備能夠自動、持續地跟蹤自身及關鍵模塊的基本性能狀態,無需依賴操作員或主機的額外輸入,為工廠的精細化管理和效率提升提供可靠數據基礎。 E116 為設備供應商提供了以下規范:
- 跟蹤基本設備狀態(無需操作員或主機輸入)。
- 以模塊化的方式跟蹤基本設備狀態,包括主要模塊和整體設備。
- 在模塊和設備級別向主機報告基本設備狀態的變化。
- 在模塊和設備級別向主機報告設備狀態的時間。
術語定義
- EFEM — Equipment Front End Module,設備前端模塊,主要用于載入/載出物料。
- Module -設備的主要部件,至少包含一個物料位置,并對物料執行某些任務。 設備模塊可能是設備子系統、I/O設備和其他模塊的聚合。 (定義來自 SEMI E98 )
- EPT Module -影響處理或吞吐量的設備的主要部件。為簡化操作,EPT模塊一次只能執行一個任務。 每個EPT模塊都有一個由設備維護的EPT狀態模型。
- EPT State – EPT狀態模型中的IDLE、BUSY或BLOCKED狀態。
- Task -計劃的、可重復的活動,有預期的持續時間和明確的開始和結束(例如,將晶圓從盒移到工作臺,預對準晶圓,對準刻度線,預熱室,增加真空)。 注意:實際持續時間可能有所不同。
- Trigger – 觸發設備狀態變化的事件。 例如傳感器讀數、告警和從主機接收到的消息的變化,以及操作命令。
- User -任何與設備交互的實體,可以是本地的操作員,也可以是通過主機遠程操作的。??(定義來自 SEMI E58)?
EPT 狀態機

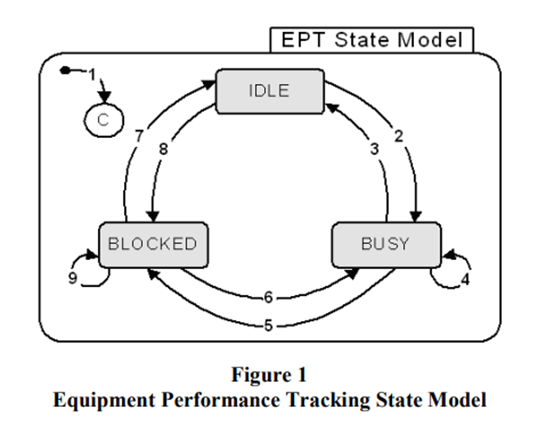

設備性能跟蹤狀態模型,該模型適用于設備及其EPT模塊, 旨在從操作的角度捕捉設備及其EPT模塊的不同狀態。EPT模塊分為兩種:(1)生產式EPT模塊,2)EFEM/LoadPort EPT模塊。 這兩種類型都有一個模塊級的EPT狀態機。

(圖片來源:SEMI E116)
- IDLE (空閑): 無物料,未執行任務,無故障阻止新任務啟動。
- BUSY (忙碌): 正在執行任務,且無故障阻止任務執行。
- BLOCKED (阻塞):?因故障、暫停/中止指令、初始化失敗或等待外部條件而無法開始或繼續任務。
設備和模塊的EPT狀態
設備應為設備中影響加工和吞吐量的任何主要部件維護獨立的EPT狀態模型。設備應維護整體設備的EPT狀態模型。
- 設備狀態是其所有 EPT 模塊狀態的邏輯組合。
- 設備 BUSY:至少有一個模塊在執行類型為 1-5 的任務 (任務類型參考SEMI E116 定義)。
- 設備 IDLE:無阻塞模塊阻止新任務啟動,且無 BUSY 的類型 1-5 任務模塊。
- 設備 BLOCKED:無 BUSY 的類型 1-5 任務模塊,且至少有一個 BLOCKED 模塊阻止了任務啟動或完成。
EPT 報告的任務具有明確的類型屬性 (TaskType, PreviousTaskType):
- 0. No Task
- 1. Unspecified? ?
- 2. Process? ?
- 3.?Support ??
- 4. Maintenance ??
- 5. Diagnostics
- 6. Waiting
EPTTracker對象的屬性
EPTTracker 是標準的E39對象類型之一,以下是EPTTracker對象部分重要屬性。
屬性名稱 | 定義 |
ObjID | 此EPT對象的標識符。在E116中指設備中為EPTTracker對象指定的具有唯一性的標識符。 |
ObjType | 此對象的類型。在E116中為固定值“EPTTracker”。 |
BlockedReason | EPTTracker對象最近一次Blocked狀況的原因,使用已定義的數值表示。例如: 0表示Not Blocked, 2 表示Safety Threshold等。7~9 為預留給用戶自定義狀況。 |
BlockedReasonText | EPTTracker對象最近一次Blocked狀況的原因的文本描述??梢蕴峁┹^BlockedReason 更多的信息。 |
DisableEventOnTransition | EPT狀態變換#1~#9 的列表,EPTTracker對象如果發生列表中的狀態變換,事件向Host的上報將被禁止。 |
EPTElementType | EPTTracker對象類型的數字代碼,0,1,2分別表示Equipment,Production EPT Module 和 EFEM/LoadPort EPT Module。 |
EPTState | EPTTracker對象當前的EPT狀態。 0 = Idle 1 = Busy 2 = Blocked |
EPTStateTime | EPTTracker在進入當前狀態之前在上一個狀態的保持時間。 |
EPTElementName | 當前EPT元素的名字,需要在所有EPTTracker對象中是唯一的。 |
PreviousEPTState | EPTTracker在進入當前狀態之前的上一個狀態。 |
PreviousTaskType | 在開始當前EPT任務之前,EPT模塊執行的上一個任務名稱。 |
TransitionTimeStamp | EPTTracker 對象最近一次EPT狀態變化并觸發事件的時間戳。 |
結論
SEMI E116 EPT 標準是提升半導體制造設備透明度和生產效率的關鍵工具。它通過:
- 強制設備自報告: 自動、持續地提供設備和模塊的狀態、任務詳情及阻塞原因。
- 實現模塊化監控: 將復雜的設備分解為可管理的模塊進行狀態跟蹤。
- 提供精準數據: 為計算 SEMI E10/E79 指標、識別瓶頸、優化維護和提升整體設備效率 (OEE) 奠定堅實的數據基礎。
- 促進接口標準化: 定義了統一的事件和數據變量,簡化主機集成。
對于追求智能制造和卓越運營的半導體工廠,實施符合 SEMI E116 標準的設備是實現設備性能透明化、數據驅動決策和持續改進不可或缺的一步。
