早在工廠生產自動化應用普及之前，絕大多數設備處于“離線”狀態，設備狀態的監控和所有操作都是由操作人員在用戶界面實現的。即便是這樣，半導體設備也仍然要遵守嚴格的安全作業規范。伴隨半導體芯片的生產制造自動化程度不斷提高，需要操作人員設備端的操作越來越少，產品的調度，物料的搬運和產品作業的管理全部由工廠CIM系統完成，甚至出現了“無人產線”，“黑燈工廠”。這樣是不是說設備的控制權完全交給工廠了呢？現實是，設備在保養，故障排除和調試時仍需要有人員在設備旁邊工作。那么這就引出了一個非常重要的問題，怎么協調設備本地操作和工廠主機遠程操作之間的關系，以確保自動化生產不被干擾，并保證設備操作人員的安全？GEM標準給出了一個解決方案：控制狀態機（Control State Model）。

一．??????? GEM控制狀態模型

控制狀態機(Control State Model)定義了主機和設備之間的協作級別。一臺設備可能的控制狀態包括：

• ON-LINE
  • Local
  • Remote
• OFF-LINE
  • Host Off-Line
  • Equipment Off-Line
  • Attempt On-Line

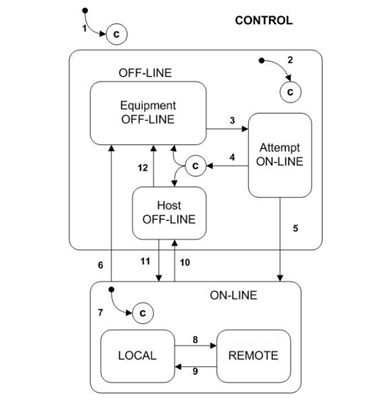

(摘自：SEMI E30 Control State Model Diagram）

二．??????? GEM各控制狀態下的設備行為

OFF-LINE

設備控制狀態處于OFF-LINE狀態時，設備的操作由操作員在操作員控制臺進行，消息傳輸是可能的。但是絕大多數用于狀態查詢和遠程操作的消息傳遞都將收到嚴格限制。特點如下：

• 設備只應響應和處理收到的S1F13和S1F17主消息。其余均以SxF0 回復，x為收到主消息的Stream編號。
• 設備只應處理收到的S1F14和S1F2次消息，其余均應丟棄。
• 設備只應發送S1F13、S9Fy和S1F1主消息。
• 設備只應發送S1F14和S1F18 次消息。
• 不會有消息進入Spooling。

ON-LINE LOCAL

設備控制狀態處于ON-LINE LOCAL狀態時，設備的運行由操作人員的直接動作來實現。所有操作指令應可在設備的本地操作員控制臺輸入。同時工廠主機（Host）具有以下能力和限制:

• 主機禁止使用引起物理移動或啟動處理的遠程命令。
• 在工藝處理過程中，禁止主機修改任何影響該工藝的設備常數。其他設備常數可以在加工過程中變化。當沒有工藝進行時，主機應能修改所有可用的設備常數。
• 主機應能夠上傳和下載配方，只要該操作不影響當前正在執行的任何配方。
• 主機應能夠配置數據自動上報功能，包括報警（Alarm）， 事件（Event），及追蹤（Trace）。
• 主機應能夠查詢設備的數據，包括狀態變量（Status Variable）， 設備常量（Equipment Constant），事件報告（Event Report），配方列表（EPPD），報警列表及報警狀態。
• 主機和設備應均能夠執行GEM中定義的終端服務（Terminal Service）。

ON-LINE REMOTE

設備控制狀態處于ON-LINE LOCAL狀態時，工廠主機應能夠通過通信接口執行必要的遠程命令，以自動化的方式在整個過程周期中操作設備。處于REMOTE狀態時，設備不應限制工廠主機的遠程操作。

• 應允許對設備進行配置，在特定的非緊急程序中限制操作人員的本地操作。以確保設備本地操作不會干擾設備的自動生產和主機的遠程控制。
• 控制功能應由主機與本地操作員進行一定程度的共享。至少，操作人員應該有能力改變控制狀態，啟動緊急停止和中斷處理（ 例如，停止、中止或暫停）。

三．??????? 控制狀態切換的觸發條件

ON-LINE/LOCAL -> ON-LINE/REMOTE

GEM中規定，當操作人員在用戶界面上發起切換到ON-LINE/REMOTE狀態的請求，可以觸發此狀態變化。但目前，相當數量的工廠要求設備支持工廠主機通過遠程命令在LOCAL和REMOTE之間進行狀態切換。

ON-LINE/REMOTE -> ON-LINE/LOCAL

GEM中規定，當操作人員在用戶界面上發起切換到ON-LINE/REMOTE狀態的請求，可以觸發此狀態變化。但目前，相當數量的工廠要求設備支持工廠主機通過遠程命令在LOCAL和REMOTE之間進行狀態切換。

ON-LINE -> OFF-LINE/Equipment OFF-LINE

操作人員用戶界面上發起切換到OFF-LINE的請求。

ON-LINE -> OFF-LINE/Host OFF-LINE

工廠主機通過S1F15消息發起設備切換到OFF-LINE的請求。

OFF-LINE/Equipment OFF-LINE -> ON-LINE

操作人員用戶界面上發起切換到OFF-LINE的請求，設備切換到OFF-LINE/Attempt ON-LINE，并向工廠主機發送S1F1消息，如果無通訊錯誤并收到S1F2回復。狀態成功切換到ON-LINE的默認子狀態。

OFF-LINE/Host OFF-LINE -> ON-LINE

工廠主機通過S1F17消息發起設備切換到ON-LINE的請求。

Kxware開發的KXGEM產品，為半導體及泛半導體生產加工設備提供了一套成熟的，全功能的GEM接口解決方案。符合SEMI E5/E30/E37標準，支持SEMI E30 GEM所有功能。 KXGEM可跨平臺運行在Windows, Linux, 安卓等操作系統中。支持多HSMS 端口及多設備實例。集成方式靈活，簡便，兼容性強。

如果需要了解KXGEM的功能及特性，請聯系Support@kxware.com。
